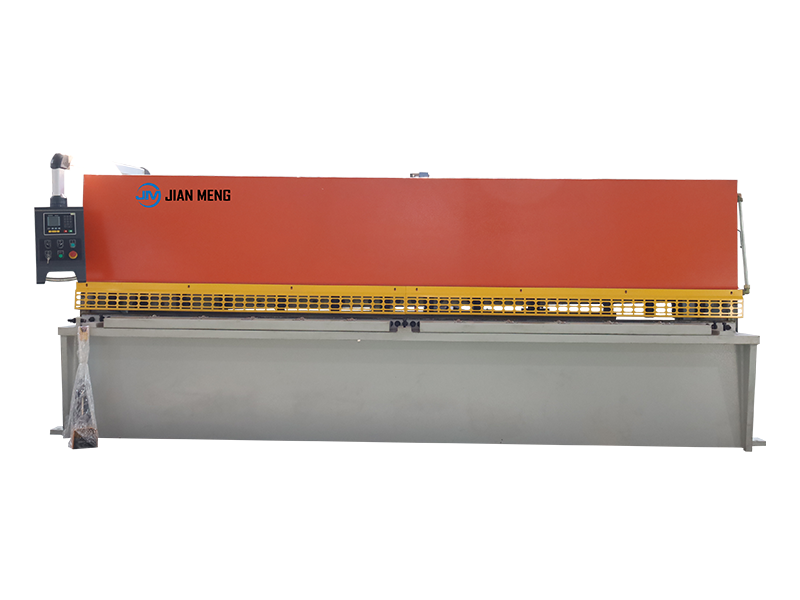

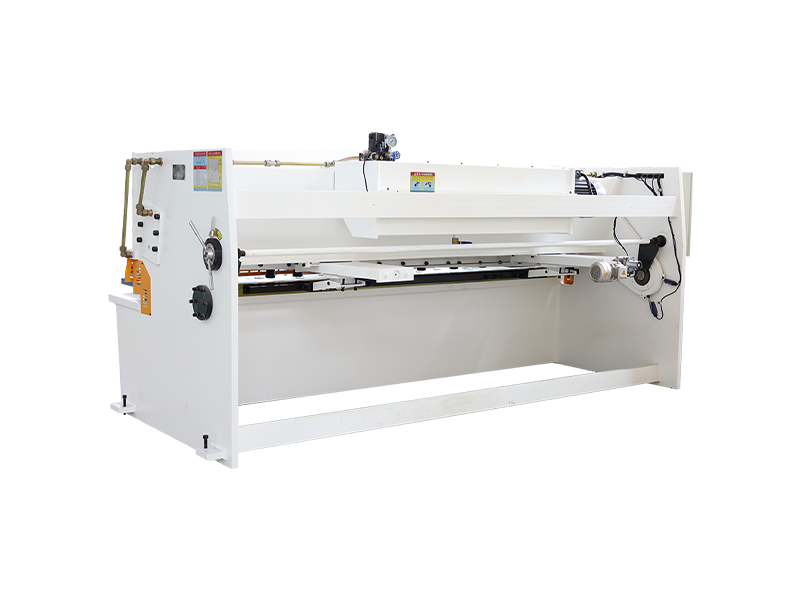

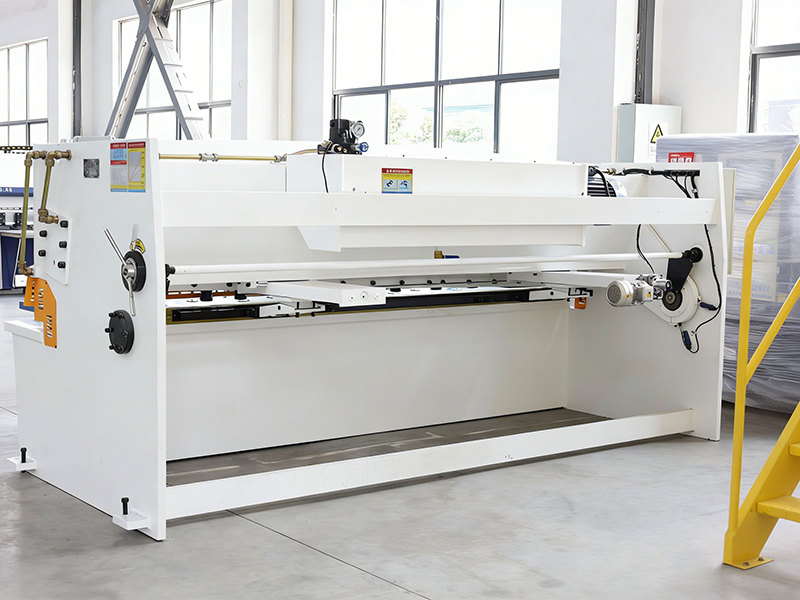

스윙 빔 CNC 절단기

제품 정보

Jianmeng QC12K 스스스기기기는 혁신적인 기술을 채택하고 각 절단의 정확성을 보장하기 위해 전기 전면 각도 조정 기능을 가지고 있습니다.
우리의 유압 스유 유유압 스유유압 스유유유압 스유유유압 스유유유압 스유유유압 스유유유압 스유유유유압 스유유유유유압 스유유유유유압 스유킹유유압 유압

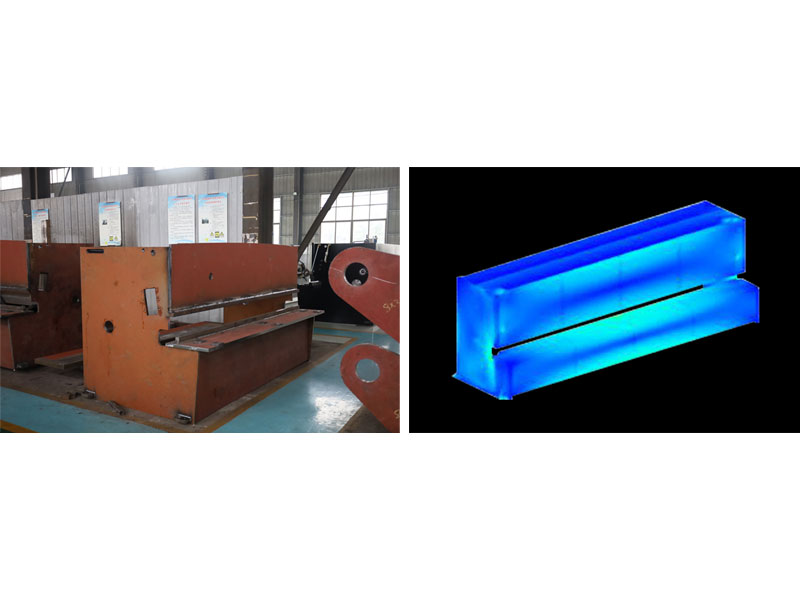

스트레스 분석 및 유한 요소 분석

CAE 소프트웨어 SOLIDWORKS는 구부리기 및 레이저 절단기 프레임의 선형 정적 구조, 스트레스 및 변형을 분석하기 위해 사용할 수 있습니다.따라서 FEA는 복잡한 구조, 매우 복잡한 부하, 일시적인 모델링 및 위의 요소의 조합을 가진 상황에 매우 의미가 있습니다.

CNC 시스템

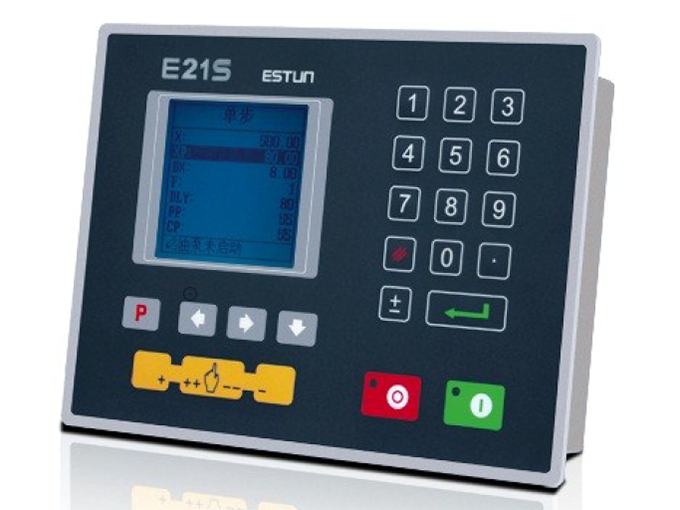

ESTUNE21S CNC 시스템

고정의 유압 디스플레이 스크린

일반 모터 및 주파수 변환기 제어

X 축 지능형 위치

다단계 프로그래밍, 40 개의 프로그램, 각각 25 단계

내장 시간 릴레이 기능

1 클릭 기능 전환

단측 위치 기능

하나의 클릭 백업 및 복구 매개 변수

중국어 및 영어

메트릭 시스템

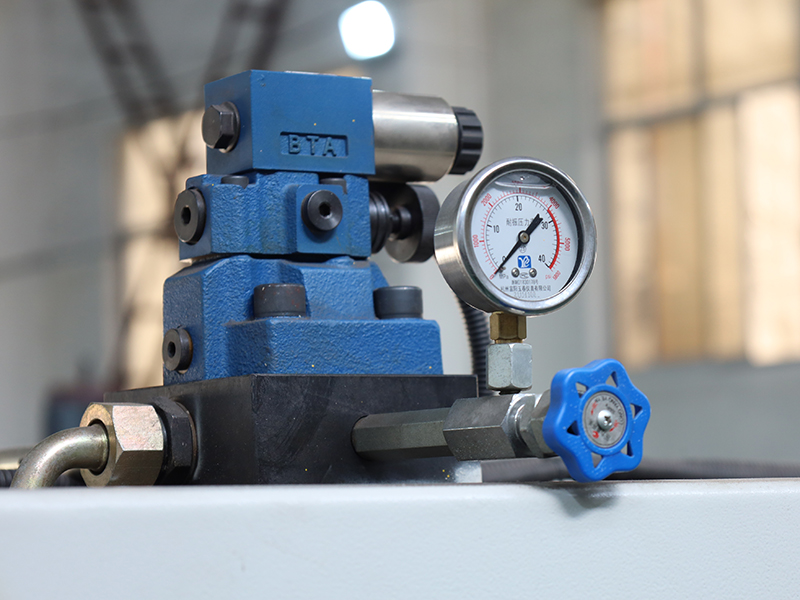

유압 유압 유압 유압 유압 유유압 유유압 유유압 유유압 유압 유압 유압축

이 기계는 브랜드 유압 이 이 이 이 기계는 유압 이 이 이 이 이 기계는 유압 이 이 이 기계를 채택합니다.

기름 압력 과부하 보호 기능 때문에 기름 누출과 기기기름 기기기름 누출과 기기기름 누출 및 기기기기름 기기기름 압력 과부하 보호 기능

실시간 오일 압력 모니터링은 부드러운 오일 흐름과 장비의 안정적인 작동을 보장합니다.

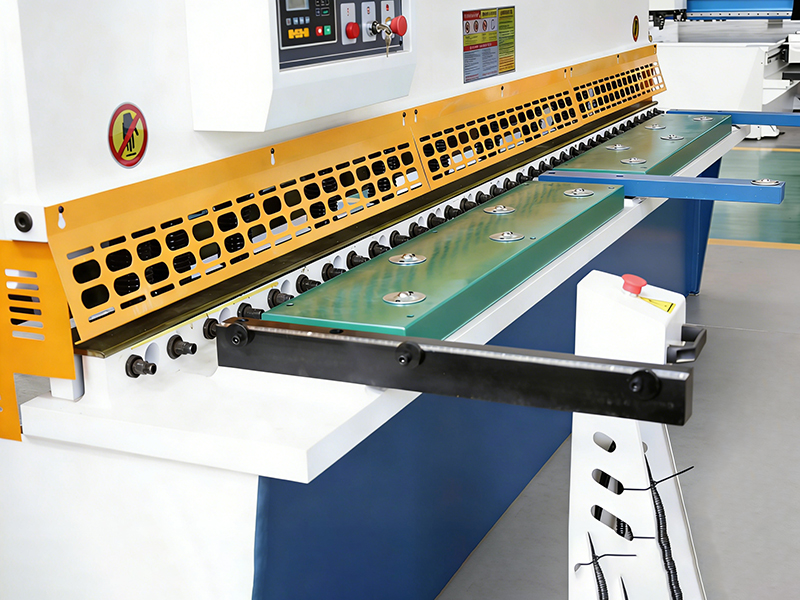

공급 항구

우리의 공급 입구 설계는 기계의 안전하고 신뢰할 수 있는 작동을 보장하기 위해 안전 표준을 충족합니다.

우리의 기계는 시트의 두께와 동등한 최소 공급 높이를 제공합니다;최대 공급 높이는 시트의 두께 플러스 20-25 밀리미터와 같습니다.기계는 또한 높이 조정 나사를 갖추고 있으며, 사용자가 공급 높이를 사용자 정의 할 수 있도록 쉽게 합니다.

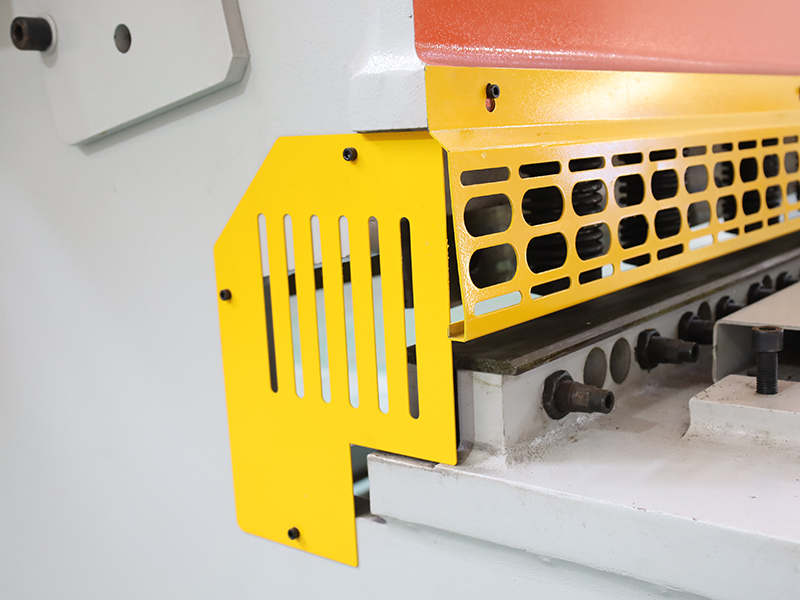

우리의 기계는 운영자의 안전한 작동을 보장하기 위해 전면 및 측면 가드레일을 갖추고 있습니다.

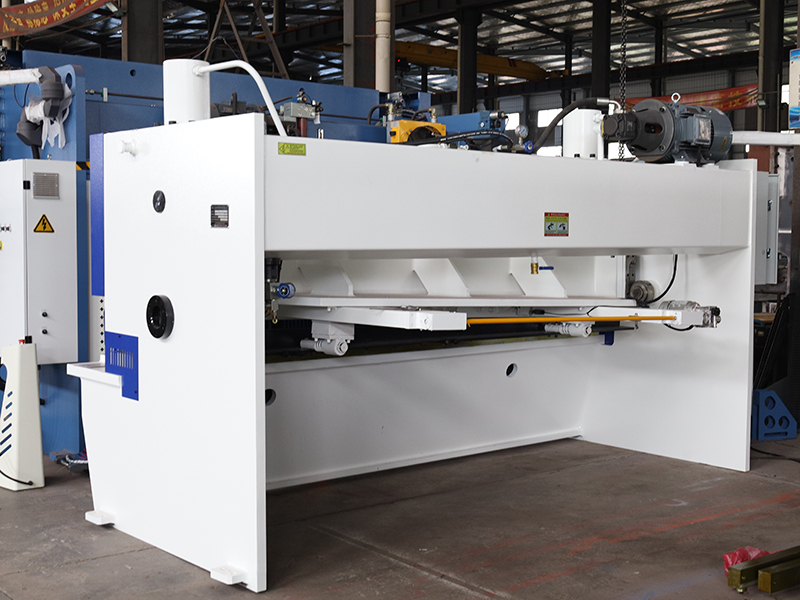

백 게이지

절단 용량의 중요한 요소 중 하나는 후방 스토퍼 재료의 디자인과 안정성입니다.

고품질 절단은 우수한 제품, 안정성 및 정확한 백스테핑으로 달성될 수 있습니다.

고속 볼 스크루의 후방 정지 시스템의 움직임은 선형 가이드로 지원되어 있으며, 후방 정지가 더 긴 수명, 더 높은 민감성 및 충돌에 대한 저항을 향상시킬 수 있도록 도와줍니다.

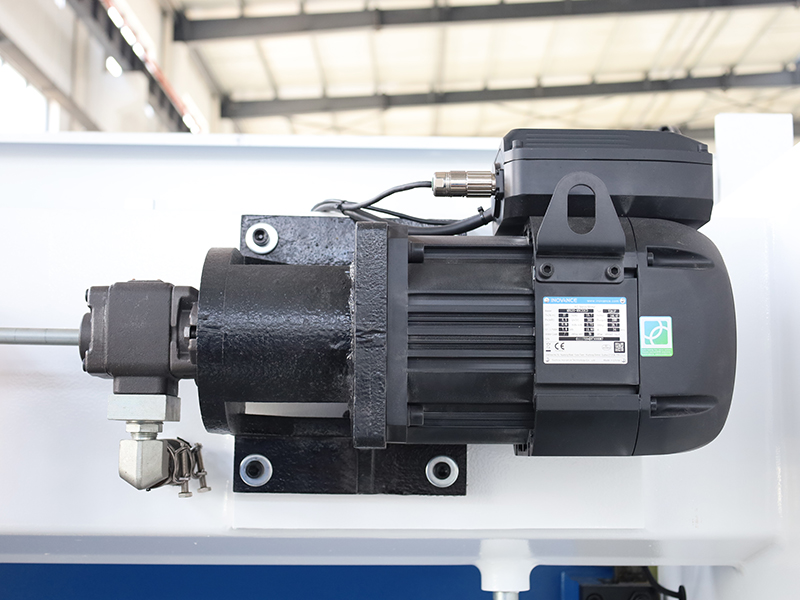

주요 모터

브랜드 모터의 사용은 기계의 수명을 증가시키고 소음이 낮은 환경에서 작동하도록 유지합니다.

모터의 전력 수준과 설치 크기는 IEC 표준을 준수하여 사용과 유지보수가 매우 쉽습니다.

우리는 고객의 위치의 특정 전압 요구 사항을 충족시키기 위해 기계의 전력과 전압을 사용자 정의 할 수 있습니다.

기술 사양

단위	절단 두께 mm	절단 폭 mm	스트로크 시간 분-1	후방 물자 여행 mm	주요 모터 힘 kW의	절단 각 °	외부 차원 mm	무게 T
4×2000	4	2000	20	20-600	7.5	1°30′	2590×1610×1715	3.8
4×2500	4	2500	20	20-600	7.5	1°30′	3140×1610×1630	4.3
4×4000	4	4000	8	20-600	7.5	1°30′	4640×1640×1830	7.5
6×2000	6	2000	20	20-600	7.5	1°30′	2590×1640×1720	4.6
6×2500	6	2500	18	20-600	7.5	1°30′	3140×1640×1630	5.2
6×3200	6	3200	14	20-600	7.5	1°30′	3840×1640×1630	6.3
6×4000	6	4000	12	20-600	11	1°30′	4670×1900×1830	9.3
6×5000	6	5000	7	20-800	11	1°30′	5770×2152×2065	15.8
6×6000	6	6000	7	20-800	15	1°30′	6800×2300×2360	22.2
8×2500	8	2500	14	20-600	11	1°30′	3140×1610×1660	5.3
8×3200	8	3200	10	20-600	11	1°30′	3840×1610×1660	6.3
8×4000	8	4000	10	20-600	11	1°30′	4700×1910×1830	9.5
8×5000	8	5000	7	20-800	15	1°30′	5860×2252×2215	18.5
8×6000	8	6000	6	20-800	15	1°30′	6870×2468×2410	24.6
10×2500	10	2500	10	20-600	15	2°	3400×1690×1800	7.8
10×3200	10	3200	8	20-600	15	1°48′	4100×1690×1900	9.2
10×4000	10	4000	8	20-800	18.5	1°54′	4850×2152×2090	15
12×2500	12	2500	10	20-600	15	2°	3400×1690×1800	7.8
12×3200	12	32000	10	20-800	18.5	1°30′	4085×2050×2120	12
12×4000	12	4000	8	20-800	18.5	2°	4870×2250×2150	15.3
12×5000	12	5000	8	20-800	30	2°	5900×2480×2400	22.4
16×2500	16	2500	8	20-800	18.5	2°	3435×2050×2130	11.5
16×3200	16	3200	7	20-800	18.5	2°	4120×2192×2155	14.5
16×4000	16	4000	7	25-800	30	2°	4900×2300×2315	18.6
20×2500	20	2500	6	20-800	37	2°30′	3450×2075×2515	15
20×3200	20	3200	5	25-800	37	2°30′	4180×2300×2600	19
20×4000	20	4000	5	30-1000	37	2°30′	4950×2388×2760	24
25×2500	25	2500	5	40-800	45	3°	3460×2300×2696	16.8

선택 업그레이드

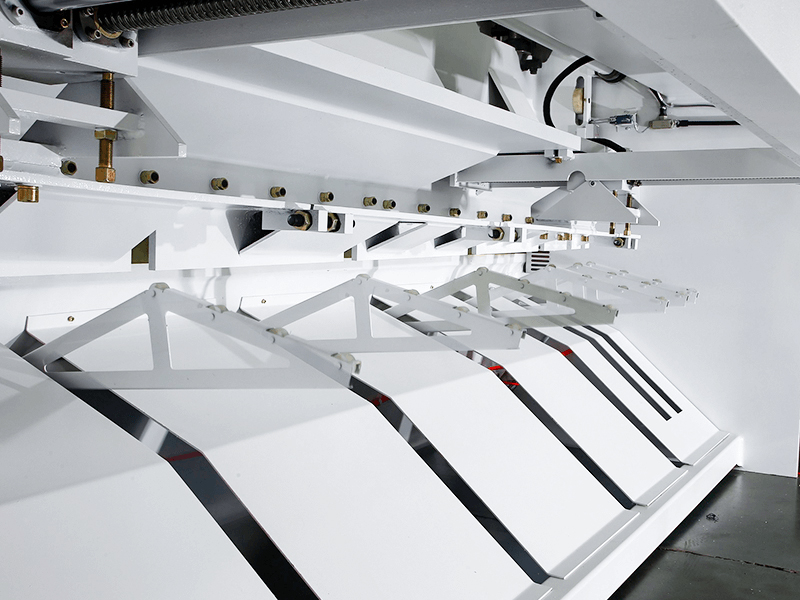

공압 후방 지원

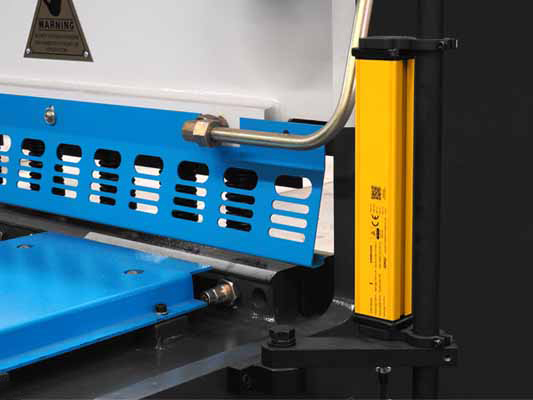

보호 장치

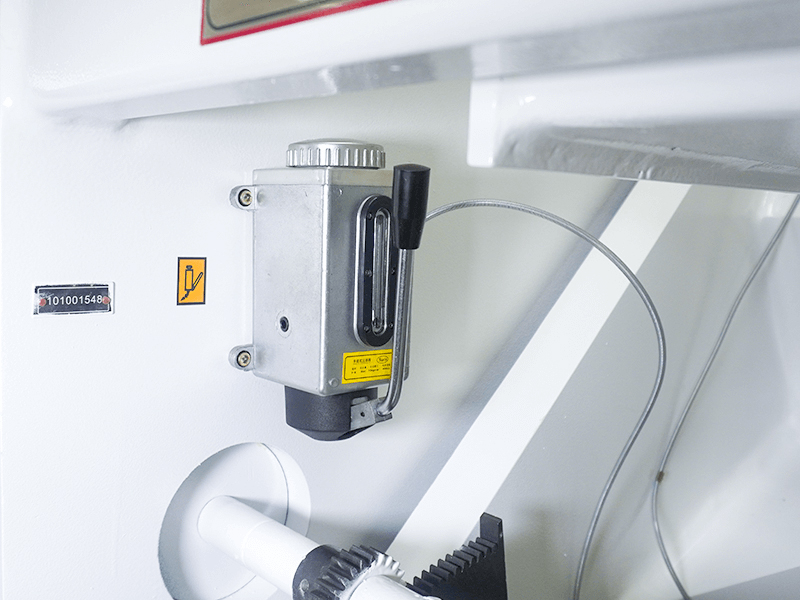

윤활 장치

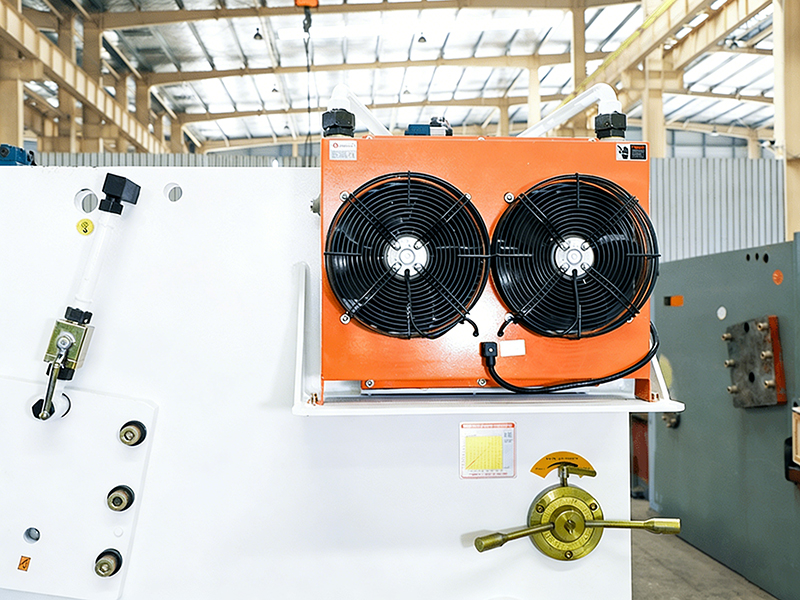

유압 기름 냉각 장치
