Jianmeng 유압 기리오틴 절단 기계는 조절 가능한 조조각과 각도로 인해 판금을 절단하는 사용자에게 인기있는 선택이 되었습니다.
비디오 보기제품 정보
 |
 |
 |

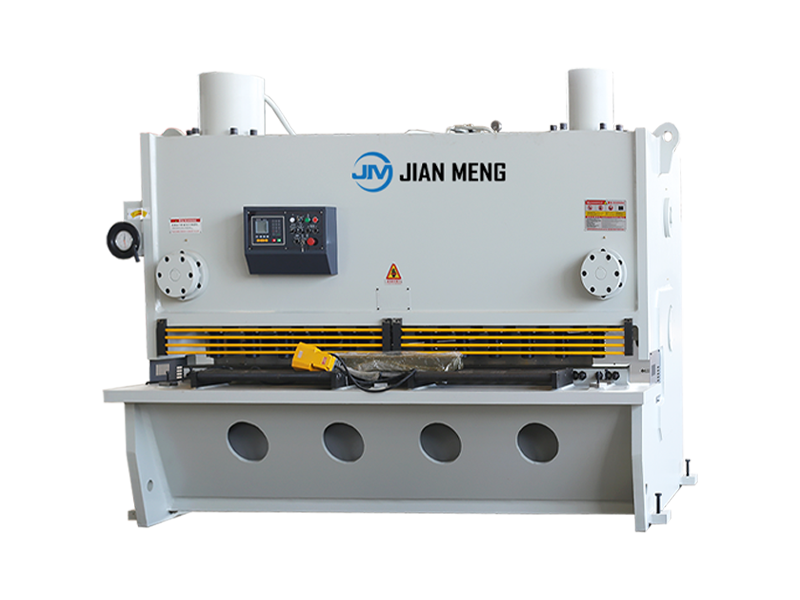

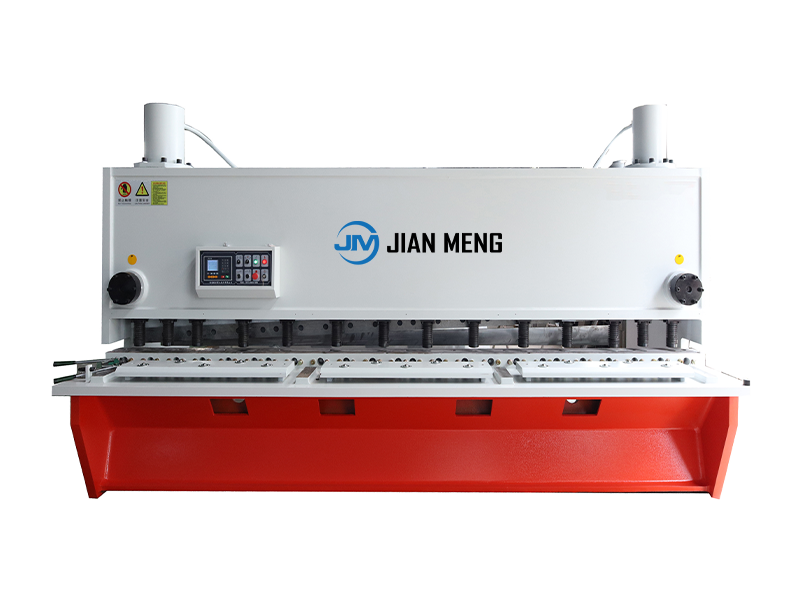

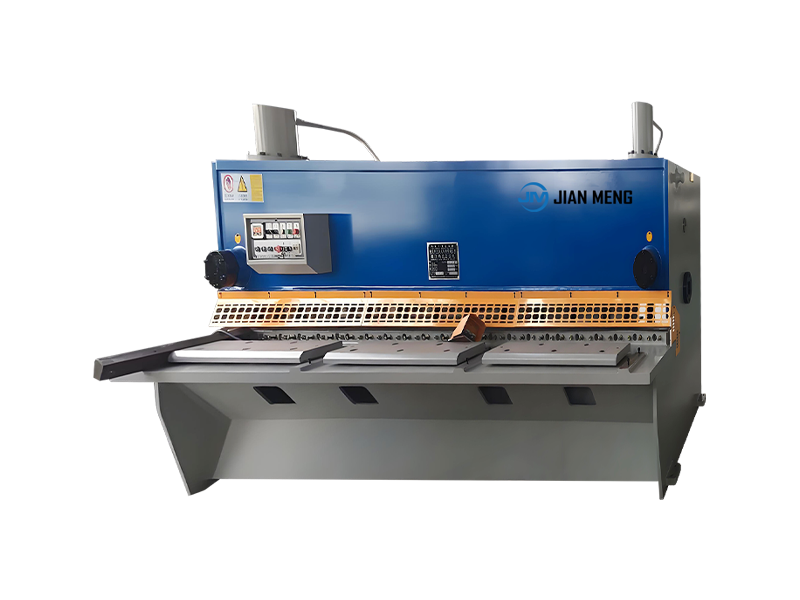

Jianmeng QC11K 유압 기리오틴 절단 기계는 조절 가능한 블레이드 클리어런스와 각도로 인해 판금을 절단하는 사용자에게 인기있는 선택이 되었습니다.
두께가 13 밀리미터 이상의 시트를 절단할 때 길로틴 절단은 가격 할인 및 높은 절단 정확도를 포함하여 다른 유형의 절단 절단기 보다 많은 이점을 가지고 있습니다.
스트레스 분석 및 유한 요소 분석
CAE 소프트웨어 SOLIDWORKS는 구부리기 및 레이저 절단기 프레임의 선형 정적 구조, 스트레스 및 변형을 분석하기 위해 사용할 수 있습니다.따라서 FEA는 복잡한 구조, 매우 복잡한 부하, 일시적인 모델링 및 위의 요소의 조합을 가진 상황에 매우 의미가 있습니다.
CNC 시스템
ESTUNE21S CNC 시스템
고정의 유압 디스플레이 스크린
일반 모터 및 주파수 변환기 제어
X 축 지능형 위치
다단계 프로그래밍, 40 개의 프로그램, 각각 25 단계
내장 시간 릴레이 기능
1 클릭 기능 전환
단측 위치 기능
하나의 클릭 백업 및 복구 매개 변수
중국어 및 영어
메트릭 시스템

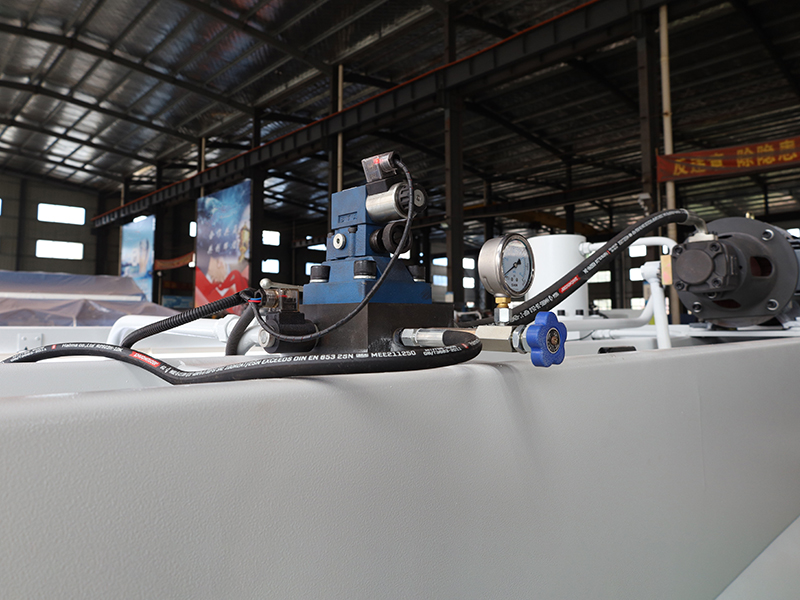

유압 유압 유압 유압 유압 유유압 유유압 유유압 유유압 유압 유압 유압축
이 기계는 브랜드 유압 이 이 이 이 기계는 유압 이 이 이 이 이 기계는 유압 이 이 이 기계를 채택합니다.
기름 압력 과부하 보호 기능 때문에 기름 누출과 기기기름 기기기름 누출과 기기기름 누출 및 기기기기름 기기기름 압력 과부하 보호 기능
실시간 오일 압력 모니터링은 부드러운 오일 흐름과 장비의 안정적인 작동을 보장합니다.
자동 각도 조정
전기 절단 각도 조정 장치, 수동 조정이 필요하지 않으며, 시트의 두께에 따라 절단 각도를 자동으로 조정합니다.
백 게이지
절단 용량의 중요한 요소 중 하나는 후방 스토퍼 재료의 디자인과 안정성입니다.
고품질 절단은 우수한 제품, 안정성 및 정확한 백스테핑으로 달성될 수 있습니다.
고속 볼 스크루의 후방 정지 시스템의 움직임은 선형 가이드로 지원되어 있으며, 후방 정지가 더 긴 수명, 더 높은 민감성 및 충돌에 대한 저항을 향상시킬 수 있도록 도와줍니다.

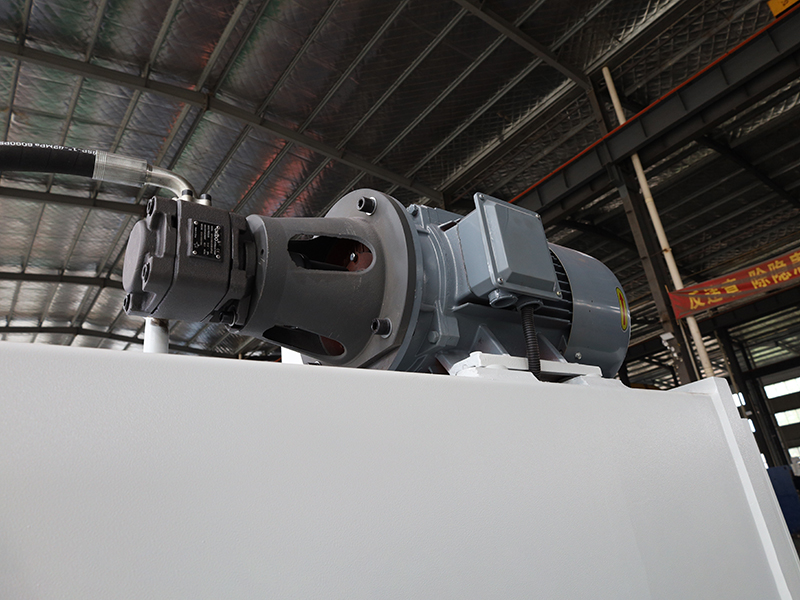

주요 모터
브랜드 모터의 사용은 기계의 수명을 증가시키고 소음이 낮은 환경에서 작동하도록 유지합니다.
모터의 전력 수준과 설치 크기는 IEC 표준을 준수하여 사용과 유지보수가 매우 쉽습니다.
우리는 고객의 위치의 특정 전압 요구 사항을 충족시키기 위해 기계의 전력과 전압을 사용자 정의 할 수 있습니다.
기술 사양
| 절단 두께 | 절단 폭 | 스트로크 시간 | 후방 물자 여행 | 주요 모터 힘 | 절단 각 | 외부 차원 | 무게 | |
| 단위 | mm | mm | 분-1 | mm | kW의 | ° | mm | T |
| 6×2500 | 6 | 2500 | 12 | 20-600 | 7.5 | 30′-2° | 3300×1580×2010 | 5 |
| 6×3200 | 6 | 3200 | 10 | 20-600 | 7.5 | 30′-2° | 4000×1680×2010 | 6.4 |
| 6×4000 | 6 | 4000 | 9 | 20-600 | 11 | 30′-2° | 4810×1730×2075 | 8.1 |
| 8×2500 | 8 | 2500 | 11 | 20-600 | 11 | 30′-2° | 3300×1600×4810 | 5.6 |
| 8×3200 | 8 | 3200 | 10 | 20-600 | 11 | 30′-2° | 3880×1630×2010 | 6.8 |
| 8×4000 | 8 | 4000 | 8 | 20-600 | 15 | 30′-2° | 4810×1800×2125 | 9.8 |
| 10×3200 | 10 | 3200 | 8 | 20-600 | 15 | 30′-2° | 3975×1800×2205 | 8.9 |
| 12×2500 | 12 | 2500 | 8 | 20-800 | 15 | 30′-2°30′ | 3275×1825×2180 | 8 |
| 12×3200 | 12 | 3200 | 7 | 20-800 | 15 | 30′-2°30′ | 3975×1860×2295 | 9.5 |
| 12×4000 | 12 | 4000 | 7 | 20-800 | 22 | 30′-2°30′ | 4880×2100×2460 | 14 |
| 16×2500 | 16 | 2500 | 7 | 20-800 | 22 | 30′-2°30′ | 3315×1950×2345 | 10.9 |
| 16×3200 | 16 | 3200 | 6 | 20-800 | 22 | 30′-2°30′ | 4015×2000×2350 | 13.4 |
| 20×2500 | 20 | 2500 | 6 | 20-800 | 30 | 30′-2°30′ | 3435×2220×2470 | 15.3 |
| 20×3200 | 20 | 3200 | 5 | 20-800 | 30 | 30′-2°30′ | 4235×2220×2470 | 18 |
| 25×3200 | 25 | 3200 | 5 | 20-800 | 45 | 30′-3° | 4715×2380×2965 | 24 |
| 25×4000 | 25 | 4000 | 4 | 20-800 | 45 | 30′-3° | 5110×2590×3200 | 31 |
| 25×6000 | 25 | 6000 | 5 | 20-1000 | 37*2 | 30′-3° | 7515×2965×3740 | 55.5 |
| 30×2500 | 30 | 2500 | 4 | 20-1000 | 55 | 30′-3°30′ | 3755×2500×3000 | 27 |
