유압 회전된 축 동기 CNC 프레스 브레이크 구부리는 기계

비디오 시연

Torsion-Bar NC 프레스 브레이크

Torsion-Bar NC 프레스 브레이크

Torsion-Bar NC 프레스 브레이크

트위스트 바 동기 NC 구부리는 기계

제품 정보

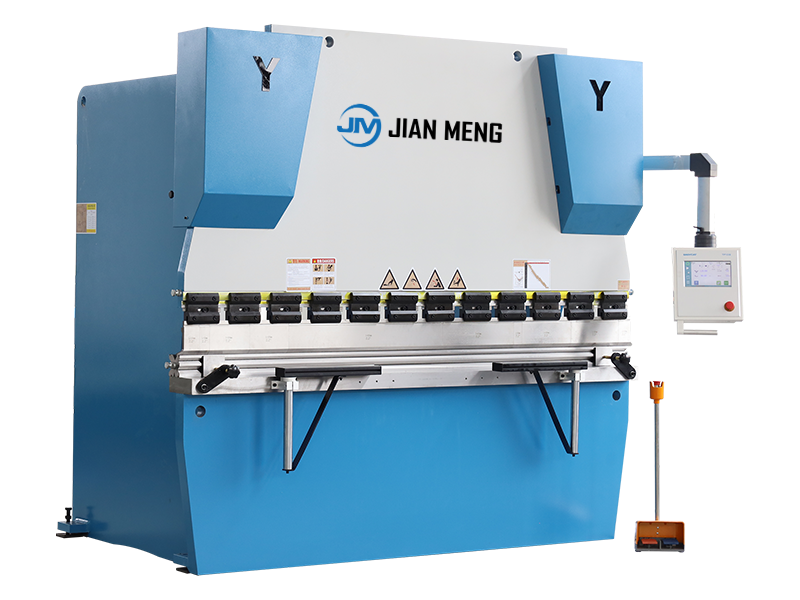

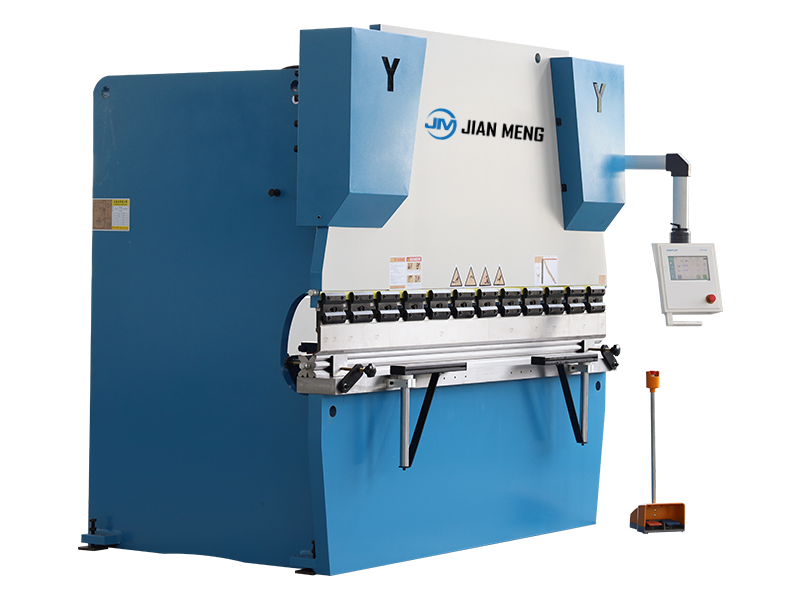

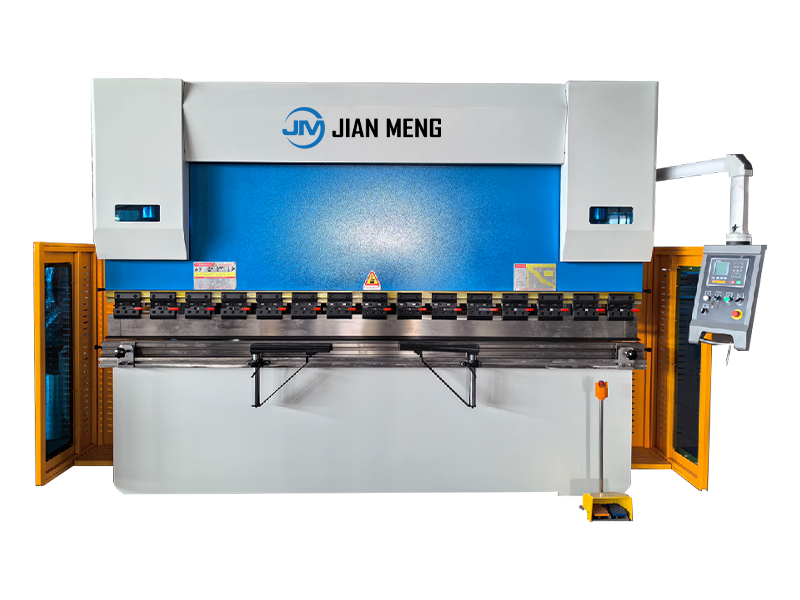

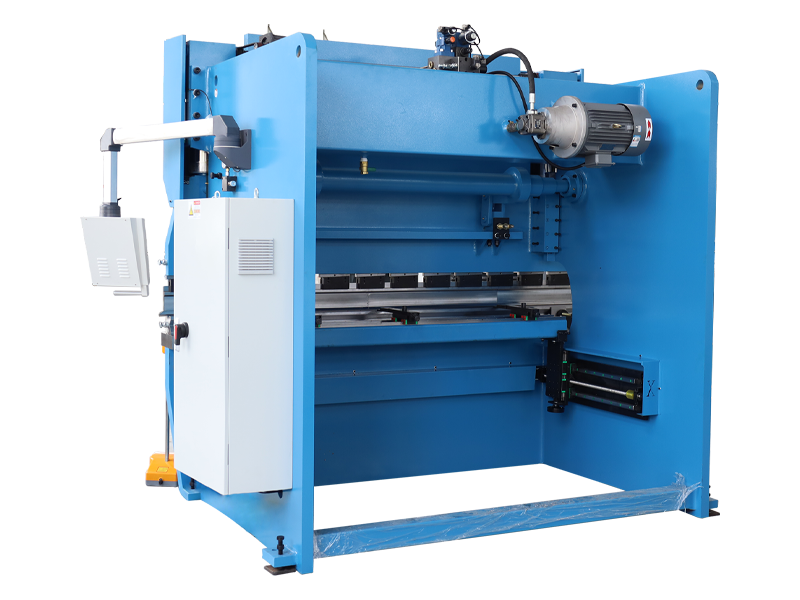

Jianmeng WC67K 유압 트위스트 축 동기 구부리기 기계는 중간 및 두께 플레이트 가공을 위해 설계된 견고하고 비용 효율적인 장비입니다.그것은 고도로 안정적인 구부리기 작업을 달성하기 위해 CNC 시스템과 결합하여 유압 실린더의 기계적 동기화를 강제화하기 위해 단단한 토션 샤프트를 사용합니다.견고한 구조와 실용적인 효율성으로 알려져 있으며, 까다로운 산업용 응용 프로그램을 위해 특별히 설계되었습니다.

스트레스 분석 및 유한 요소 분석

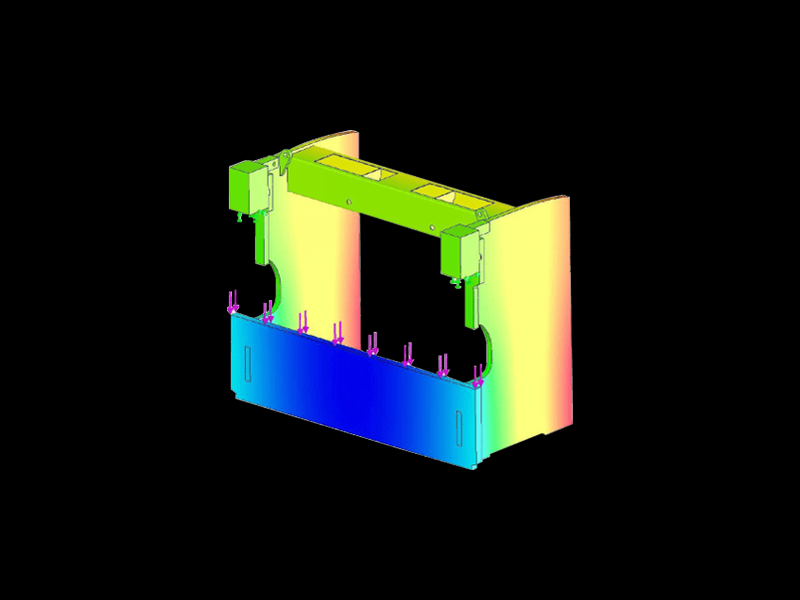

CAE 소프트웨어 SOLIDWORKS는 구부리기 및 레이저 절단기 프레임의 선형 정적 구조, 스트레스 및 변형을 분석하기 위해 사용할 수 있습니다.따라서 FEA는 복잡한 구조, 매우 복잡한 부하, 일시적인 모델링 및 위의 요소의 조합을 가진 상황에 매우 의미가 있습니다.

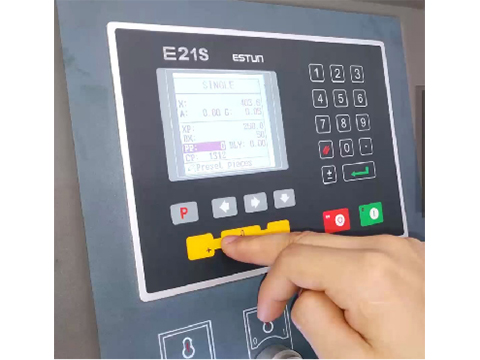

CNC 시스템

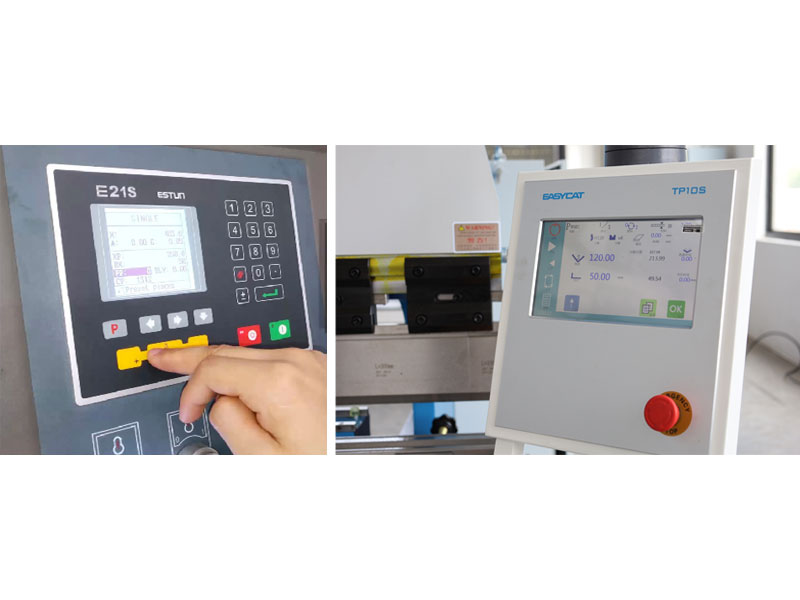

Estun E21S 시리즈는 X 및 Y 축을 제어할 수 있으며 컨트롤러를 통해 구부리는 단계를 직접 편집할 수 있습니다.

또한 TP10S, Estun E300P, Delem DA41T 및 Cybelec CT8과 같은 컨트롤러는 추가 각도 프로그래밍, 터치스크린 디스플레이 및 R 축 제어를 제공하며, 이 모든 것은 구부리기 프로세스를 더 효율적이고 사용자 친화적이게합니다.

트위스트 바 동기 구조

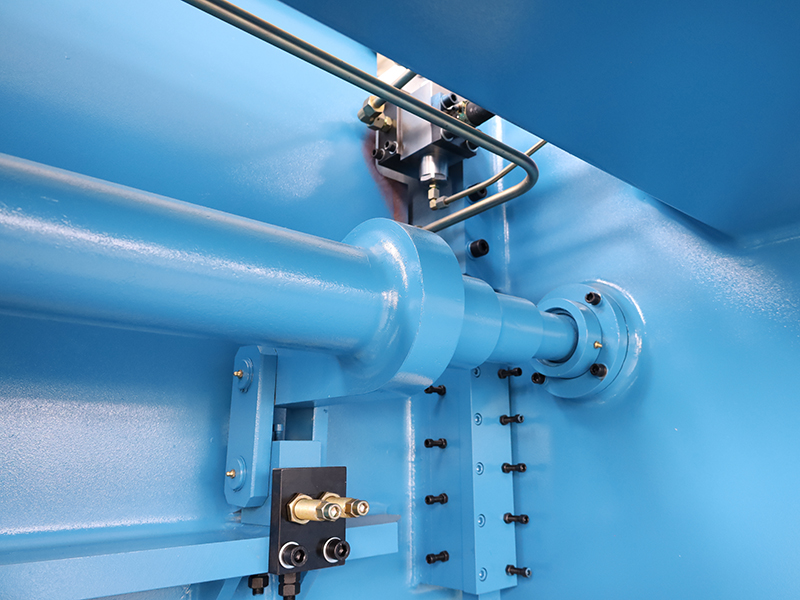

토션 축 동기화 구조는 고강도 토션 샤프트의 단단한 토션 움직임을 통해 프레스 브레이크에 있는 양측 드라이브 단위의 이동을 강제로 잠금하는 순전히 기계적 동기화 솔루션입니다.그것은 높은 신뢰성과 낮은 유지 보수 비용으로 인해 시장에서 기술적 인 기초석으로 역할합니다.

주요 모터

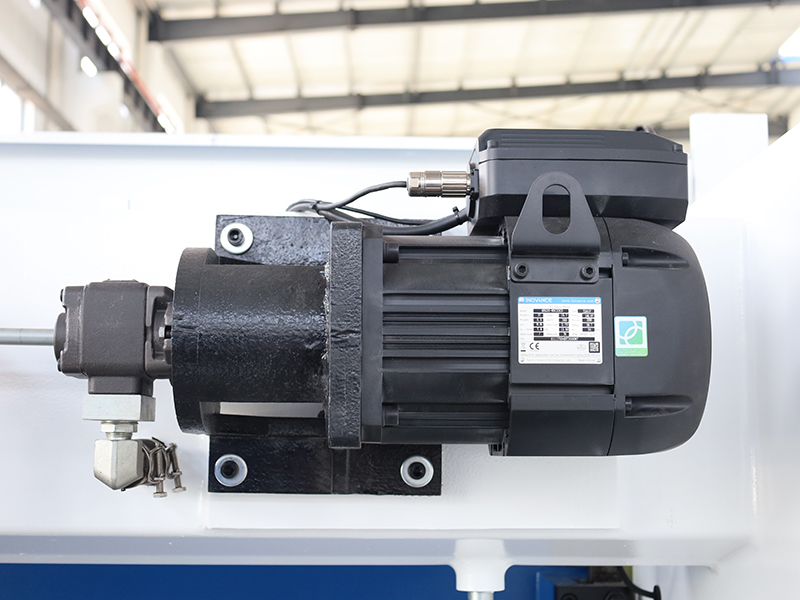

브랜드 모터의 사용은 기계의 수명을 증가시키고 소음이 낮은 환경에서 작동하도록 유지합니다.

모터의 전력 수준과 설치 크기는 IEC 표준을 준수하여 사용과 유지보수가 매우 쉽습니다.

우리는 고객의 위치의 특정 전압 요구 사항을 충족시키기 위해 기계의 전력과 전압을 사용자 정의 할 수 있습니다.

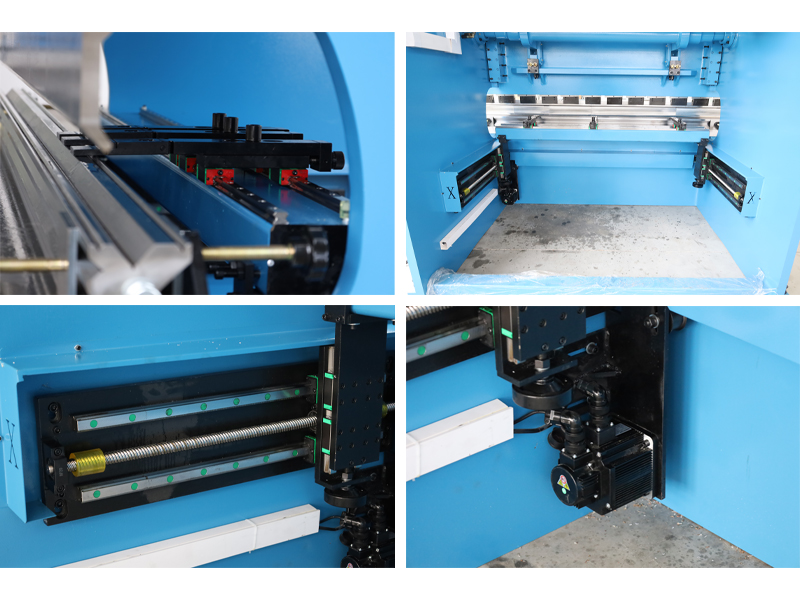

백 게이지

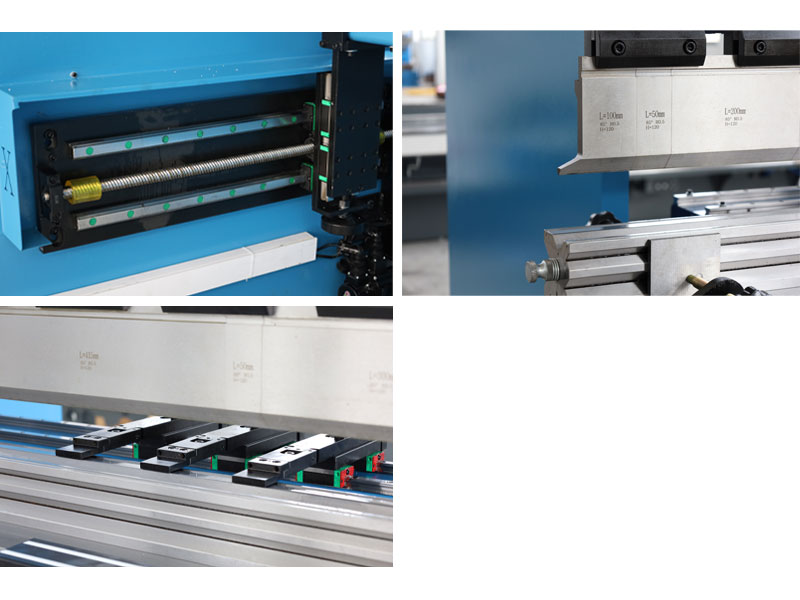

X 축 움직임의 정확성을 보장하기 위해 우리는 전통적인 나사 대신 수입된 볼 나사와 이중 선형 가이드를 사용하여 제조 과정의 정확성과 일관성을 향상시킵니다.

우리는 스테퍼 모터 대신 후방 블록에 대한 서보 모터에 의해 제어되는 동기화 스스스테퍼 모터 메커니즘을 설치했습니다.

이 업그레이드는 운영 통제와 정확성을 향상시켰습니다.

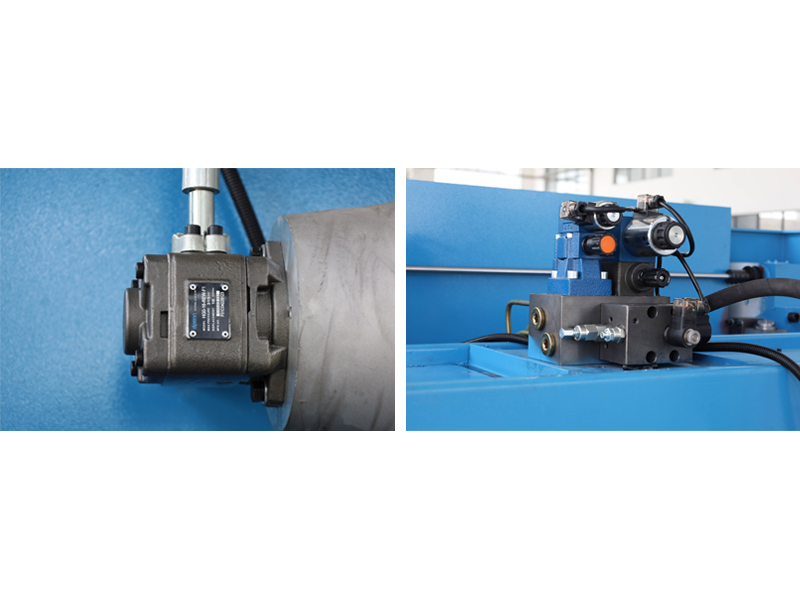

유압 시스템

고품질 유압 고고품질 유압 고고품질 유압 고고고품질 유압 고고품질 유압 고고고고품질 유압 벨브를 채택합니다.이 이 이 이 이 이 이 이 이 이 이 이 이 이 이 이 이 이 이 이 이 이 이 이 이 이 이 이 이 이 이 이 이 이 이 이 이 이 이 이 이 이 이 이 이 이 이 이 이 이 이 이 이

리프팅 과정 동안, 우리의 기계는 빠른 하락, 느린 하락, 작업 속도로 구부리기, 빠른 반환 및 슬라이더의 긴급 정지와 같은 여러 작업을 수행할 수 있습니다.

우리의 기계는 안정성과 정확성을 유지하는 유압 시스템으로 정격 부하에서 지속적으로 작동할 수 있으며 완전히 누출이 없습니다.

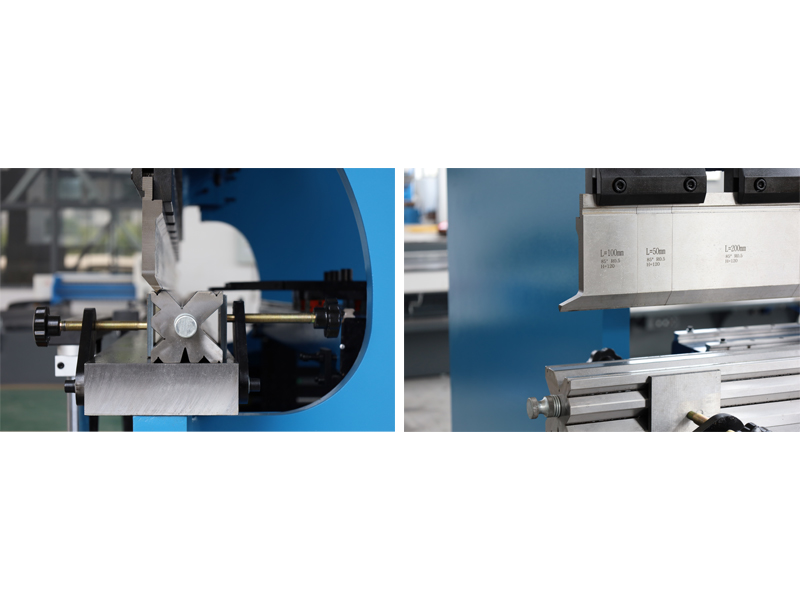

팬치 & 다이스

적절한 프레스 브레이크 적적사기와 다이를 선택하는 것은 주문하기 전에 고려해야 할 중요한 측면입니다.팬치와 다이의 올바른 조합은 원하는 구부리는 모양을 달성하기 위해 필수적입니다.우리는 고객의 다양한 구부리기 요구 사항을 충족시키기 위해 다양한 도구 옵션을 제공합니다.

NC Torsion Bar Press Brake의 기술 사양

단위	구부리는 힘 kN의	구부리는 길이 mm	열 간격 mm	슬라이더 스트로크 mm	laryngeal 입구 깊이 mm	열기 높이 mm	작업 속도 mm/s의	작업 속도 mm/s의	주요 모터 힘 kW의	외부 차원 mm	무게 T
30t/1600의	300	1600	1300	100	200	210	120	17	5.5	180015003200	2.5
40t/2500의	400	2500	2030	100	250	340	110	15	5.5	250012001900	3.5
63t/2500의	630	2500	2050	120	300	340	100	10	5.5	310016002500	4.5
63t/3200의	630	3200	2700	120	300	340	120	10	5.5	370016002500	5
80t/2500의	800	2500	2050	120	300	350	120	10	7.5	310016002600	6
100t/2500의	1000	2500	2050	160	400	420	120	7.5	7.5	310018002600	7
100t/3200의	1000	3200	2700	160	400	420	120	7.5	7.5	380018002600	7.6
100t/4000의	1000	4000	3100	160	400	420	120	7.5	7.5	460018002600	8
125t/3200의	1250	3200	2700	160	400	420	120	8	11	380018002700	9
125t/4000의	1250	4000	3100	160	400	420	120	8	11	460018002700	9.4
160t/4000의	1600	4000	3100	200	450	420	100	8	15	460020002800	12.3
200t/4000의	2000	4000	3100	200	450	480	100	8	15	460022002850	14
250t/4000의	2500	4000	3100	250	450	540	100	8	22	430021003100	17.8
250t/6000의	2500	6000	4800	250	450	540	100	8	22	630021503150	25
300t/4000의	3000	4000	3100	250	500	570	80	8	22	460025003400	22
300t/6000의	3000	6000	4800	250	500	570	80	8	22	660025003400	32
400t/4000의	4000	4000	3100	320	500	610	80	8	30	430027003500	28.3
400t/6000의	4000	6000	4800	320	500	610	80	8	30	630027003500	37.4
