첨단 제조 시대에 전력 성형 기계는 정밀 금속 가소 변형의 핵심 자산으로 작용하여 효율성, 반복성 및 재료 활용률 (> 95%) 을 갖춘 순형 또는 근망형 부품의 생산을 가능하게합니다.예를 들어, subtractive processes (e. g.폐기물을 생성하는 기계적 힘을 제어하여 판금, 코일 또는 프로파일을 재구성하여 지속 가능성과 비용 최적화를 우선시하는 산업의 요구에 맞게 조정합니다.이 기술 개요는 정량화 가능한 성능 측정 단위 및 엔지니어링 원칙에 중점을 두고, 분류, 핵심 기술 발전, 산업용 응용 및 미래 궤적을 포함하여 전력 성형 기계 기술을 체계적으로 분석합니다.

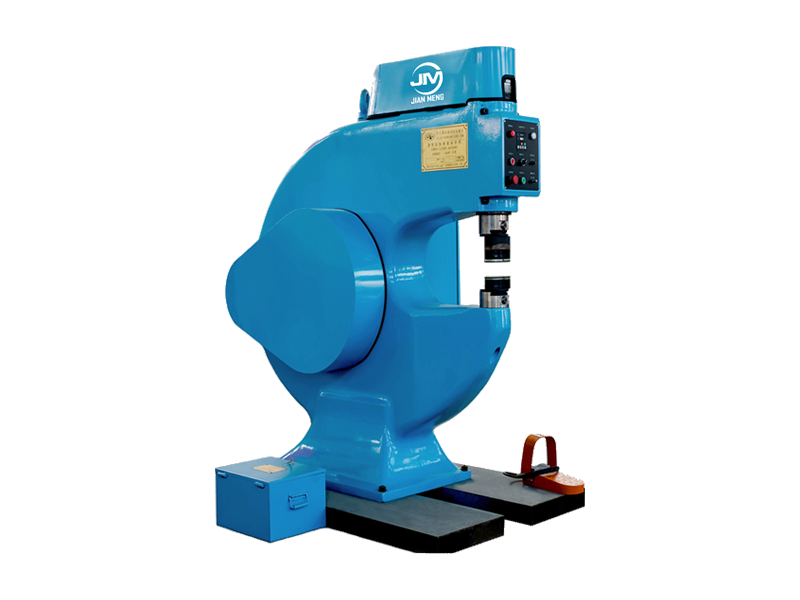

1.정의 및 핵심 기술 원리 Power Forming Machines
전력 성형 기계는 재료 추가 또는 제거없이 플라스틱 흐름을 통해 금속 재료 (시트, 코일 또는 압출 프로파일) 를 변형시키기 위해 설계된 자동 또는 반자동 장비입니다.그들의 운영은 세 가지 기본 엔지니어링 원칙에 의해 지배됩니다:
- 변형 제어: 균일 변형 유지 (중요한 구성요소의 변형 변동 < 5 %) 를 통해 결함을 방지합니다 (예:주름살, 목살, 스프링백 (springback)
- 힘 - 속도 동기화: 적용된 힘 (1 - 10, 000 kN) 및 변형 속도 (0. 1 - 30 m / min) 를 재료 특성 (예:강도, 가연성 (Yield strength, ductility) - e. g.고강도 강철 (AHSS) 은 균열을 방지하기 위해 느린 속도 (0. 5 - 2 m / min) 가 필요합니다.
- 치수 정밀도: 폐쇄 루프 피드백 제어 (예: 산업용 기계의 경우 일반적으로 ± 0. 01 - 0. 1 mm) 를 통해 엄격한 공차를 달성합니다. CNC, servo - driven 액추에이터)
파워 성형 기계는 변형 메커니즘에 따라 분류되며, 각 기계는 특정 가공소재 형상, 재료 유형 및 생산 규모에 최적화됩니다.아래는 작동 원리 및 핵심 성능 매개변수를 포함한 주요 유형의 기술적 분할입니다.
2.1 Roll Forming Machine (롤 형성 기계)
작업 원리: 일련의 정밀 가공 롤러 (일반적으로 6 - 24 롤러 쌍) 를 통해 금속 코일 (폭: 50 - 2, 000 mm) 또는 시트를 지속적으로 구부립니다.각 롤러는 최종 횡단면 프로파일이 달성될 때까지 증분 굽힘 (1 - 5 ° / 패스) 을 적용합니다.
핵심 기술 사양:
- 생산 속도: 5 - 30 m / min (재료 두께에 따라 달라집니다: 강철의 경우 0. 3 - 6 mm, 알루미늄의 경우 1 - 10 mm).
- 프로파일 공차: ± 0. 05 - 0. 2 mm (구조 스터드와 같은 상호 연결 구성요소에 중요)
- 롤러 재료: H 13 핫 작업 공구 강철 (마모 저항을 위해; 수명: 연강의 경우 500, 000 + 미터).
주요 변수:
- Cold Roll Forming: 실온 작동 (온강, 알루미늄에 이상적) - 건설 및 자동차에서 지배적.
- 핫 롤 성형: 500 - 900 ° C (Q 960 강철과 같은 고강도 합금용) - 중기계 프레임에 사용됩니다.
2.2 Stretch Forming Machines (연장형 기계)
작업 원리: 클램프 금속 블라인드 (크기: 0. 5 - 12 mm 두께, 최대 3 m × 6 m) 에 가장자리에서, 그리고 단단한 다이 (알루미늄 합금 또는 강철로 만든) 에서 (인장 변형: 5 - 25 %) 그들을 신축하여 복잡한 곡선 또는 복합 윤곽을 형성합니다.
핵심 기술 사양:
- 최대 인장력: 10 - 500 kN (유압 / 공압 시스템을 통해 조정 가능)
- 변형 균일성: ± 2% (피로 고장을 피하기 위해 항공 우주 부품에 중요합니다).
- 다이 호환성: 교환 가능한 다이 (빠른 제품 변경을 위해; 작은 다이의 경우 < 30 분).
주요 응용 프로그램 드라이버: 주름이 적은 고정밀 부품 (예:항공기 날개 스킨, 자동차 지붕 난간) 에서 전통적인 구부러짐은 부드러운 곡률을 달성하지 못합니다.
2.3 Hydroforming 기계
작업 원리: 고압 유압 유체 (10 - 100 MPa) 를 사용하여 금속 시트 / 튜브를 금형 캐비티에 맞게 압력하여 복잡한 중공 또는 비대칭 모양을 형성합니다.
핵심 기술 사양:
- 유체 압력 제어: ± 0. 5 MPa (일관된 벽 두께 - 목표: 10% 의 두께 변화).
- 사이클 시간: 부품 당 30 - 180 초 (부품 복잡성에 따라 달라집니다).
- 재질 호환성: 가연성 금속 (알루미늄, 구리, 저탄소 강철) 및 고급 합금 (예:항공우주용 Ti - 6 Al - 4 V)
주요 이점: 용접 이음새를 제거하여 구조적 무결성을 20 - 30% 향상시킵니다.
2.4판금 프레스 브레이크 형성 기계
작업 원리: 유압 / 공압 램 (강력: 10 - 2, 000 kN) 을 사용하여 V 자형 또는 사용자 정의 금형에 금속 판을 눌러 선형 벤드를 생성합니다 (각도 범위: 0 - 180 °).
핵심 기술 사양:
- 벤드 공차: ± 0. 1 ° (전기 케이스와 같은 정밀 부품의 경우).
- 목 깊이: 100 - 1, 500 mm (최대 부품 길이를 결정합니다).
- 자동화 수준: 다중 절곡부 부품 (예: CNC 제어 (최대 12 축) 5 개 이상의 절곡부가 있는 판금 브래킷 (plate metal brackets with 5 + bends)
3.기술 발전: 자동화 및 인더스트리 4. 0 통합
현대적인 전력 성형 기계는 기계적 작동을 넘어 자동화 및 디지털화에 의해 발전하여 고혼합 및 대량 제조의 요구를 충족시킵니다.
3.1자동화 기술
- CNC 제어 시스템: 첨단 CNC 가 장착되어 있습니다 (예: Siemens Sinumerik, Fanuc 31 i) 는 힘, 속도 및 롤러 / 다이 위치를 실시간으로 조정합니다.사용 가능 :
- 1, 000 개 이상의 프로파일 (롤 형성) 또는 벤드 시퀀스 (프레스 브레이크) 에 대한 프로그램 저장소.
- 프로세스 내 오류 수정 (예: AHSS 의 스프링백을 1 - 3 ° 과잉으로 보상합니다.)
- 서보 구동 액추에이터: 정밀 어플리케이션에서 유압 시스템을 교체합니다 (예:연장 형성), 20 - 30 % 의 에너지 소비를 줄이고 응답 시간 (< 50 ms) 을 향상시킵니다.
- Automatic Material Handling: 통합된 코일 피더, 로봇 로더 / 언로드 및 비전 시스템:
- 무수동 개입 (24 / 7 라이트 오프 생산)
- 재료 정렬 정확도: ± 0. 05 mm (연동 프로파일의 롤 형성에 필수적)
3.2 Industry 4. 0 통합
- 예측 유지보수: 센서는 주요 매개변수를 모니터링합니다 (예:롤러 진동 < 0. 1 mm, 유압 오일 온도 40 - 60 ° C) 및 AI 알고리즘을 사용하여 구성 요소 고장을 예측합니다 (예:롤러 마모, 씰 누출) - 예상치 못한 가동 중지 시간을 40 - 50% 줄일 수 있습니다.
- 실시간 데이터 분석 (Real Time Data Analytics): IoT 연결된 기계는 생산 데이터 (OEE: Overall Equipment Efficiency, Defect Rate, Cycle Time) 를 클라우드 플랫폼 (예: MES (Manufacturing Execution Systems) 는 프로세스 최적화를 위한 것이다.
- 디지털 쌍둥이 (Digital Twins): 기계의 가상 복제본은 새로운 프로파일 (롤 형성) 또는 벤드 시퀀스 (프레스 브레이크) 를 검증하기 위해 생산 실행을 시뮬레이션하여 설치 시간을 50% 단축하고 시험 실행에서 재질 폐기물을 줄일 수 있습니다.
4.산업별 응용 프로그램
전력 성형 기계는 제조업에 널리 퍼져 있으며, 각 부문은 고유한 성능 요구 사항을 충족시키기 위해 특정 기술을 활용합니다.
4.1건설 및 인프라
- 롤링: 구조 구성요소를 생성합니다 (예: C - 채널, Z - purlins, 금속 지붕 패널) 은 아연 도금 강철 (0. 8 - 2. 0 mm) 또는 알루미늄 (1. 0 - 3. 0 mm) 으로 만들어집니다.주요 드라이버: 대규모 건설 프로젝트를위한 높은 생산 속도 (15 - 25 m / min).
- 유도형: 사용자 정의 모양의 건축 요소 (예:곡선 정면 패널, 장식 난간) 의 알루미늄 합금 6063.
4.2자동차 및 교통
- Roll Forming: 자동차 프레임 레일 (AHSS: 1. 5 - 3. 0 mm) 및 도어 빔을 제조합니다 - 높은 강도 대 중량 비율과 저렴한 비용으로 이점을 둡니다.
- 신축 형성: 알루미늄 지붕 패널과 티타늄 배기 구성 요소를 모양으로 (고성능 차량용) - 공기 역학적 정확성을 보장합니다 (공차 ± 0. 1 mm).
- Hydroforming: 엔진 크래드 및 연료 레일과 같은 복잡한 부품을 생산합니다 (용접 조립품에 비해 부품 수를 30 - 50% 줄일 수 있음).
4.3항공우주 및 방위
- 신장성형: 티타늄 (Ti - 6 Al - 4 V) 및 알루미늄 - 리튬 (Al - Li) 합금 구성 요소 (예:날개 스킨, 기체 패널) - 항공 우주 피로 표준을 충족하기 위해 변형 균일도 < 3% 가 필요합니다 (예: ASTM E 466 (중고)
- Hydroforming: 제트 엔진용 Inconel 718 (니켈 기반 초합금) 덕트work - 고온 (최대 650 ° C) 과 압력을 견딜 수 있습니다.
4.4소비재 및 가전제품 (Consumer Goods & Appliances)
- Press Brake Forming: 냉장고, 세탁기 및 HVAC 유닛용 판금 부품 제조 (온강 0. 5 - 1. 5 mm) - 소량, 고혼합 생산을 위한 빠른 전환 (10 - 15 분) 이점
- 롤 성형: 가구 프레임 및 가전 제품 트림용 알루미늄 프로파일을 생산합니다 (속도: 8 - 15 m / min) - 표면 마감 (Ra < 1. 6 μ m) 을 강조합니다.
5.파워 포밍 기술의 미래 동향
전력 성형 기계의 진화는 재료 혁신, 지속 가능성 및 제조 유연성에 의해 주도됩니다.
5.1다중 재료 및 고급 합금 호환성
- 복합 금속 하이브리드 (e. g. composite - metal hybrid) 를 형성할 수 있는 기계의 개발알루미늄에 결합된 탄소섬유 강화 중합체 (CFRP) - 복합의 탈층을 방지하기 위해 제어된 가열 (80 - 120 ° C) 과 저압 성형이 필요합니다.
- High - entropy alloys (HEAs) 의 향상된 공정 제어 (예: CoCrFeMnNi) - 높은 유동 응력 (1, 200 - 1, 500 MPa) 을 처리하기 위해 적응력 피드백 (± 1 kN) 을 갖춘 기계.
5.2지속가능한 제조 (Sustainable Manufacturing)
- 에너지 효율성: 차세대 서보 시스템 (예:영구 자석 모터) 는 전통적인 유압 기계에 비해 전력 소비를 30 - 40 % 감소시킵니다.
- 재활용 재료 적응: 재활용 알루미늄을 형성하기 위해 최적화된 기계 (예: AA 3105) 및 강철 (예:스크랩 기반 가벼운 강철) - 재질 변동성을 고려하기 위해 힘 매개변수를 조정합니다.
5.3하이브리드 제조 (Additive + Power Forming)
- Power Forming 과 3 D 프린팅 (Additive Manufacturing) 의 통합: 3 D 프린팅 프리フォーム (예:항공우주용 브래킷) 은 신장 / 유압 성형을 통해 포스트 성형되어 최종 치수를 달성합니다. 전체 첨가제 부품에 비해 재료 폐기물을 60% 줄입니다.
5.4협업형 로봇 (Cobots)
- 소규모 전력 성형 기계 (예:저량, 맞춤형 생산 (예:프로토타입 자동차 부품) - 힘 감지 기술을 통해 인간과 기계 간의 안전한 협업을 가능하게 하고 인건비를 절감합니다.
